15 mars 2011 2 15 /03 /mars /2011 10:04

img0  diaporama



Repost 0
6 mai 2010 4 06 /05 /mai /2010 20:54

Le réglage de la  boîte de couplage "à l'oreille" me semblait un peu inaccessible.

j'ai appris l'existence des "ponts de bruit", notamment celui de radio-ref Aout 2003.

Cela évite également de siffler sur les bandes pour se caler.



La partie difficile:

le Transformateur



Il s'agit de torsader 4 fils sur eux-même à raison de 40 torsades sur la longueur,

puis de les enrouler sur un tore de ferrite à raison de 10 tours.

L'article indique les dimensions suivantes: 4 fils de 180mm.



1er essai:

Après avoir torsadé les fils : 160mm

Du coup je n 'ai réussi à faire que 7 tours snif...



Un peu contrariée, je suis allée chercher un fil plus épais correspondant au diamètre de la torsade,

et l'ai enroulé autour du tore de manière à savoir quel taille de fil était nécessaire pour les 10 tours.

Avec une petite règle de trois j'en ai déduit la taille des petits fils: plutôt proche de 250mm!!!

J'ai donc fait un deuxième essai plus probant avec 4 fils de cette longueur.



Après prise d'information, il s'avère que le tore que j'ai utilisé n'est pas le bon (jaune et non pas noir,

j'ai pris un T50-6 au lieu d'un FT50-61)



Cela m'a permis de découvrir 2 sites intéressants sur les tores:



http://viossatdenis.over-blog.com/article-1859417.html





http://f6exe.free.fr/tores.html









Repost 0
Published by F4GBV - dans réalisations
commenter cet article
3 mai 2010 1 03 /05 /mai /2010 18:13

Bon, ça y est c'est branché, et ça fonctionne.



voici en vrac les photos et vidéos.

MINImanipGBVcâbléminiMANIPgbvCable2











il pèse 20 grammes, et encore du fait des fils principalement.

n'oubliez pas de tourner votre écran 90 degrés sens des aiguilles d'une montre car je n'ai pas redressé la vidéo hi!

Positionnement de la main et du fil:
poidsManipGBVzoomDynamomètre
Il ne reste plus qu'à ...
... APPRENDRE LA CW hi!
73/88 F4GBV
Repost 0
Published by F4GBV - dans réalisations
commenter cet article
2 mai 2010 7 02 /05 /mai /2010 22:19

Création d'un manipulateur CW capable de tenir dans le "sac à main".



L'idée est de pouvoir se ballader sans trop surcharger le sac avec les accessoires radio.

J'ai donc imaginé une solution intégrée au doigt:





minimanipGBV2



De cette manière, il suffit de tapoter avec le doigt sur n'importe quel support .

C'est un geste assez naturel et peu fatigant:



minimanipGBV4



Selon la situation, si l'on n'a vraiment aucun support à portée de main, on peut tout simplement manipuler entre le pouce et l'index:



minimanipGBV3





J'ai choisi une bande caoutchouteuse ayant un pico et plusieurs trous, de manière à pouvoir tenir correctement le manip selon la taille du doigt.



J'ai riveté le manip sur cette bande.De manière à ne pas être gêné à l'usage au niveau du doigt.

 pcsManipGBVocsManipGBV2



En opposition, c'est une bande type 'feuillard plastique" verte qui vient renforcer l'appui plan.

Cette dernière, suffisament rigide, conserve la forme des pliages. Je l'ai percée à l'avant pour positionner le contact 2.

feuillard vert



 L'objectif était d'avoir des contacts francs et larges, d'éviter d'utiliser des matériaux sujets à la corrosion, de favoriser la résistance et surtout d'avoir un confort d'utilisation sur la durée.



Repost 0
Published by F4GBV - dans réalisations
commenter cet article
15 décembre 2009 2 15 /12 /décembre /2009 13:57

Tout d'abord, j'ai comme prévu plié le haut du fil vertical (je m'y suis repris à deux fois :total 30 mm = 2x15 mm)
Ainsi calée, l'antenne me permet de traffiquer de 7 à 7,200 (à venir) sans boîte de couplage.
cf résultat minivna ci-dessous.

plié2fois15mm&remonté1peuAngleRadians

Les conditions météo n'étaient vraiment pas bonnes, cela m'a rapidement permis de tester la resistance de l'installation (vents violents, l'antenne est tout de même restée en place...).



A noter au passage, une petite installation pratique pour pouvoir intervenir facilement sur l'antenne. Le mat peut effectuer une rotation à 90°, grâce à un petit système de glissière et pivot
(désolée je ne sais plus sur quel équipement j'avais récupéré ce système, certainement de l'électroménager, mais quoi .... en tout cas c'est costaud et efficace!).

pivot zoomémat rabattufixation bas

Utilisation de l'antenne :

Le système a rapidement porté ses fruits.
En local comme à l'international (Belgique, Autriche, Suède).
Différents départements en France (Sud, Nord, Est).

Dans un premier temps j'ai utilisé le FT817ND mais avec 5W c'est un peu juste, dans je suis passée sur le TS130S de Kenwood (100W) .La puissance aide tout de même ...




...Maintenant il va falloir prévoir d'étendre les possibilités de cette antenne aux autres bandes décamétriques.
Mais j'ai d'autres projets plus urgents à réaliser, entre autres, une antenne de base en UHF...


Repost 0
Published by F4GBV - dans réalisations
commenter cet article
20 novembre 2009 5 20 /11 /novembre /2009 11:32

L'antenne était au départ à 1 m du sol.

J'ai procédé en plusieurs étapes pour remonter l'antenne:
-dans un premier temps, mise en position intermédiaire (à 3m du sol)
-puis mise en position maxi ( à 4m du sol).

Rappel:
on a vu précédemment qu'à 1 m du sol on avait une impédance proche des 50 ohm pour la fréquence mini.






Etape 1: (antenne remontée de 2m)

Voici le rapport du minivna en détail:







Etape 2: (antenne au plus haut)

Rapport du minivna:




Etape 3:

j'en conclue que l'impédance est fortement influencée par l'angle d'inclinaison des radians.
par ailleurs, le fait de remonter l'antenne a tendance à descendre la fréquence.


Conclusion:
Je vais donc plier le haut du brin vertical et augmenter un tout petit peu l'angle de départ des radians...

Repost 0
Published by F4GBV - dans réalisations
commenter cet article
18 novembre 2009 3 18 /11 /novembre /2009 23:37
j'ai coupé 12 cm du brin vertical et ai ajouté un condensateur en haut du brin vertical pour voir :
j'ai vite retiré le condensateur car en effet il a eu pour effet d'allonger l'antenne.

(voici le résultat d'analyse avec le condensateur:
et voici le condensateur:

)



voici le résultat d'analyse sans le condensateur, et avec les 12 cm de moins;


super contente!!!
l'antenne va sans problème de 7Mhz à 7,200 Mhz (il faut prévoir) avec un ROS de 1,07 et une impédance très proche des 50 Ohms.

il ne reste plus qu'à effectuer les QSO ...

Repost 0
Published by F4GBV - dans réalisations
commenter cet article
18 novembre 2009 3 18 /11 /novembre /2009 10:44
première antenne !

sur 7 Mhz

voici les résultats de l'analyse avec le mini Vna.
on peut encore l'améliorer je pense. (la raccourcir un peu?)
en tout cas c'est génial.
premier QSO réalisé avec F6COW ce jour à 18h00
F1GNA était au QRA pour m'aider à finaliser les réglages.


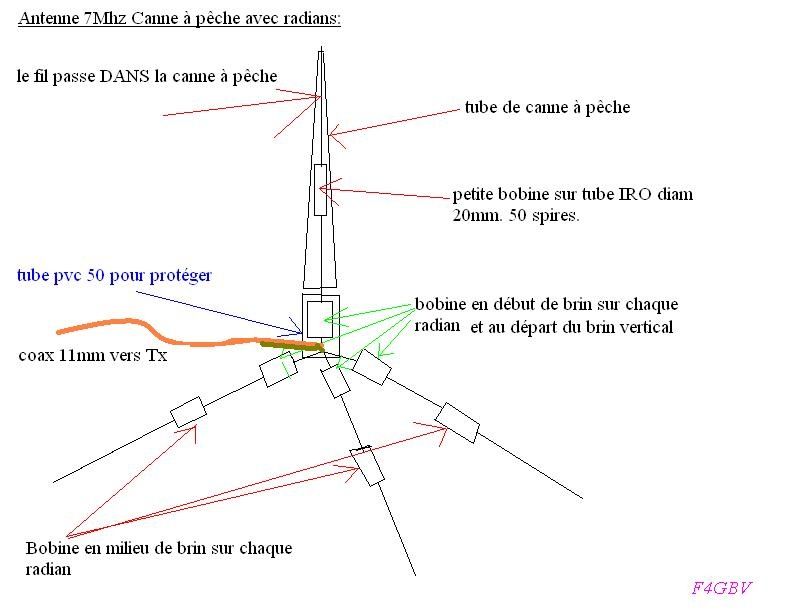

Antenne dans son contexte :





un petit tube de pvc 50 protège la self du bas ainsi que les connectiques ( radians et coax).




L'intérêt de cette antenne est sa mobilité. Pliée, la canne mesure 1m.  L'objectif est de pouvoir partir en ballade avec elle et le FT817ND (seul appareil étudié pour les YL (le seul à tenir dans un sac à main....hi!).

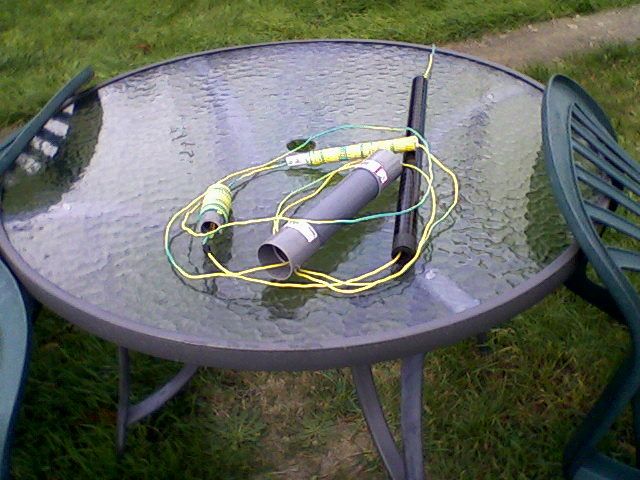

Voici le brin vertical démonté (on peut également enlever complètement le fil de la canne, bien sûr.

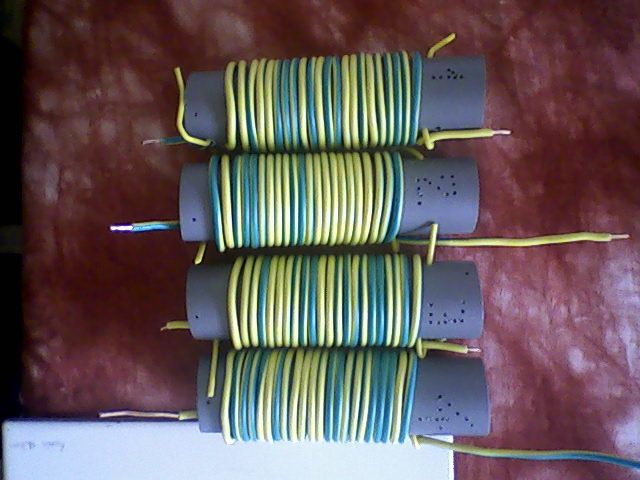

On peut voir plus en détail la bobine de milieu de brin, qui est tournée sur un tube IRO de 20mm seulement, j'ai donc mis plus de spires (pour obtenir la même inductance que celle des selfs plus grosses des radians).

La canne est normalement un peu plus large mais pas plus grande
(une dernière épaisseur est sur le mât, ne regardez pas trop les détails,
l'attache demande à être améliorée HI!).


Je mettrai un peu plus d'infos en détail dès que j'aurai le temps.
Actuellement je rajoute un condensateur en haut et je vais remonter l'antenne de manière à ce que l'angle des brins soit plus proche de 45° (théoriquement cela devrait donner 50 Ohm, même si je les ai déjà...).

Au vu des résultats donnés par le miniVna du RC, je suis sensée raccourcir l'antenne pour monter un tout petit peu en fréquence. Cependant, j'attend un peu car il est possible que les données varient encore avec l'ajout du condensateur et la réhausse du mât.
Donc suite au prochain épisode...

73/88 à tous
Isabelle F4GBV :)


PS: quelques photos supplémentaires:

Repost 0
Published by F4GBV - dans réalisations
commenter cet article
16 novembre 2009 1 16 /11 /novembre /2009 17:42

Difficile d'entrer dans ce monde des Radioamateurs, mais quand on y est, quelle joie!
Difficile, car lorsque l'on n'a pas de proches issus du milieu, il faut savoir que ce monde existe, et trouver la porte d'entrée...
Quelle joie, car une fois entrée dans ce monde merveilleux, on y est chaleureusement accueillie, par une bande de joyeux OMs, notamment les OMs du CERIA de SAINT-NAZAIRE F6KBG, qui guident mes pas au quotidien dans ce labyrinthe de la radio-communication.

On y découvre, à chaque pas, un nouveau sujet, de nouvelles idées, des réalisations pleines d'originalité...
Autant de challenges au quotidien, c'est les yeux écarquillés du soir au matin, d'une main le fer à souder, de l'autre un micro, et les journées défilent à une vitesse encore plus folle, des antennes plein les yeux et plein  les rêves...
Un monde pile-poil pour IT, un QSo par là, deux QSO par ci,
Alors un seul mot me vient à l'esprit:
A tous les OMs, MERCI !

Isabelle F4GBV
