18 novembre 2009 3 18 /11 /novembre /2009 10:44
première antenne !

sur 7 Mhz

voici les résultats de l'analyse avec le mini Vna.
on peut encore l'améliorer je pense. (la raccourcir un peu?)
en tout cas c'est génial.
premier QSO réalisé avec F6COW ce jour à 18h00
F1GNA était au QRA pour m'aider à finaliser les réglages.

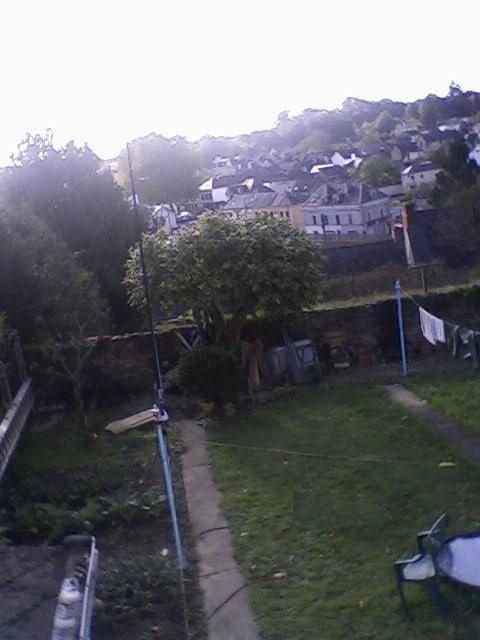

Antenne dans son contexte :





un petit tube de pvc 50 protège la self du bas ainsi que les connectiques ( radians et coax).

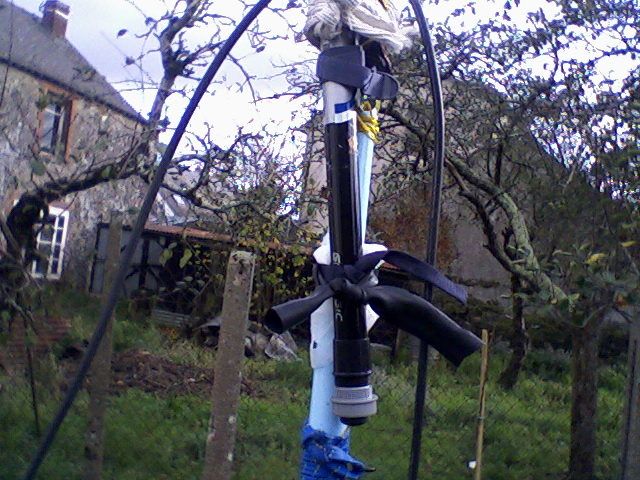

L'intérêt de cette antenne est sa mobilité. Pliée, la canne mesure 1m.  L'objectif est de pouvoir partir en ballade avec elle et le FT817ND (seul appareil étudié pour les YL (le seul à tenir dans un sac à main....hi!).


Voici le brin vertical démonté (on peut également enlever complètement le fil de la canne, bien sûr.
On peut voir plus en détail la bobine de milieu de brin, qui est tournée sur un tube IRO de 20mm seulement, j'ai donc mis plus de spires (pour obtenir la même inductance que celle des selfs plus grosses des radians).

La canne est normalement un peu plus large mais pas plus grande
(une dernière épaisseur est sur le mât, ne regardez pas trop les détails,
l'attache demande à être améliorée HI!).


Je mettrai un peu plus d'infos en détail dès que j'aurai le temps.
Actuellement je rajoute un condensateur en haut et je vais remonter l'antenne de manière à ce que l'angle des brins soit plus proche de 45° (théoriquement cela devrait donner 50 Ohm, même si je les ai déjà...).

Au vu des résultats donnés par le miniVna du RC, je suis sensée raccourcir l'antenne pour monter un tout petit peu en fréquence. Cependant, j'attend un peu car il est possible que les données varient encore avec l'ajout du condensateur et la réhausse du mât.
Donc suite au prochain épisode...

73/88 à tous
Isabelle F4GBV :)


PS: quelques photos supplémentaires:
